Не працює склопідйомник: причини, діагностика та як швидко вирішити проблему

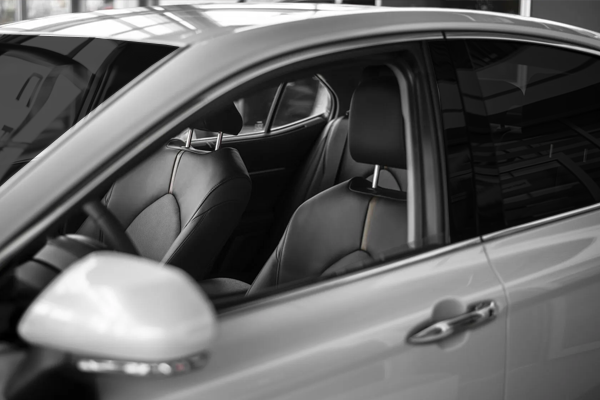

Ситуація знайома багатьом: ви опустили скло, натиснули кнопку вгору – а у відповідь тиша. Добре, якщо надворі сухо. Але що робити, коли починається злива, попереду сотня кілометрів траси, а вікно застрягло внизу? У цій статті розглянемо причини поломки, з’ясуємо, як локалізувати дефект самотужки за допомогою мультиметра, та що робити, якщо склопідйомник відмовив посеред дороги.

Що таке склопідйомник і як він працює

Склопідйомник – це електромеханічний вузол, який переміщує бокове скло всередині дверної карти. Будь-який склопідйомник на авто складається з реверсивного електромотора з редуктором та механізму підйому.

Розбираючись, що таке склопідйомник, варто виділити три типи його конструкцій:

• Тросові: скло рухається завдяки тросу й роликам. Наймасовіші, але трос з часом перетирається або рветься.
• Важільні: класичні «ножиці» з металевих важелів. Надійні, проте схильні до люфтів через знос зубців.
• Рейкові: привод рухається разом з кареткою по нерухомій зубчастій рейці. Працюють швидко, однак вимагають змащення.

Принцип роботи простий: натискання кнопки замикає ланцюг живлення (12 В). Зміна полярності змушує ротор обертатися в потрібний бік, піднімаючи / опускаючи скло, а електросистема авто контролює цей процес напряму або через модуль комфорту.

Основні причини, чому не працює склопідйомник

Якщо авто склопідйомник не реагує на кнопку, причину варто шукати в електриці чи механіці скла. Головні винуватці поломки:

• перегорілий запобіжник (плавиться через перевантаження в ланцюзі);
• несправна кнопка (контакти клавіші обгорають, зношуються або забиваються брудом);
• обрив проводки (жили дротів перетираються через постійне відкривання дверей);
• знос двигуна (стираються графітові щітки, згоряє обмотка або зношуються шестерні редуктора);
• заклинювання механізму скла (рух блокується через перекіс рамки, бруд в ущільнювачах або розрив троса).

Покрокова діагностика склопідйомника

Якісний ремонт дверей авто починається з покрокової діагностики за принципом “від простого до складного”:

• Перевірка запобіжника. Знайдіть у монтажному блоці елемент з маркуванням Power Window. Якщо плавка вставка всередині зруйнована – замініть її. Якщо новий запобіжник одразу перегорає – у ланцюзі є коротке замикання.
• Перевірка кнопки. Спробуйте відкрити вікно з головного (водійського) пульта та з локальної кнопки на самих дверях. Якщо з одного пульта скло рухається, а з іншого ні – несправна сама клавіша або її роз'єм.
• Перевірка напруги. Зніміть дверну карту, від'єднайте фішку від моторчика та підключіть до неї мультиметр чи лампу-контрольку (12 В). Натисніть кнопку: якщо струм надходить (11.5-12.6 В), але електромотор мовчить – в цій ситуації він сам і є винуватцем. Якщо струму немає – проблема у проводці.
• Перевірка двигуна. Якщо напруга є, але привод не реагує, злегка постукайте по дверній карті під час натискання кнопки – це може тимчасово повернути контакт зношеним щіткам. Для остаточної перевірки подайте 12 В на моторчик напряму від акумулятора.

Чому не працює один склопідйомник в дверях

Якщо відмовляє лише одне вікно, коло пошуку звужується до трьох основних зон:

• Проводка в гофрі. Через постійне відкривання дверей мідні жили всередині гумового ущільнювача між стійкою та дверима переламуються. Візуально дріт може здаватися цілим, але мати внутрішній обрив.
• Окислення контактів. Якщо дренажні отвори дверей забиті, всередині збирається волога. Фішки підключення моторчика та кнопок покриваються окисом, який блокує струм.
• Локальна кнопка. Пасажирські клавіші часто виходять з ладу через потрапляння пилу і крапель дощу, якщо вікна залишають прочиненими.

Чому не працюють всі склопідйомники

Одночасна відмова всіх вікон вказує на загальний збій в електриці авто. Механіка тут ні до чого. Шукайте причину в таких вузлах:

• Центральний блок управління (BCM). Якщо модуль комфорту завис або вийшов з ладу, цифрові сигнали керування блокуються.
• Головне реле відповідає за подачу силового живлення на систему після ввімкнення запалювання. При підгорянні його контактів струм далі не йде.
• Лінія живлення і маси. Перегорання потужного магістрального запобіжника (на 30-40 А) або окислення головного мінусового дроту на кузові.
• Кнопка блокування. Водій міг випадково натиснути клавішу ізоляції пасажирських вікон («захист від дітей») на своєму підлокітнику.

Як підняти скло, якщо не працює склопідйомник

Якщо поломка з відкритим вікном застала вас у дорозі, є два способи, як підняти скло, якщо не працює склопідйомник.

• Двигун живий, але підвела кнопка чи проводка – зніміть дверну карту. За допомогою двох шматків дротів подайте 12 В на фішку приводу безпосередньо від акумулятора або прикурювача (один дріт – на масу кузова, другий – на «плюс»). Якщо скло рухається не туди, поміняйте дроти місцями, змінивши полярність.
• Моторчик згорів або заклинив – затисніть скло долонями з обох боків і плавно потягніть угору. Якщо воно заблоковане – розберіть обшивку та відкрутіть болти кріплення скла до каретки механізму. Підніміть його руками до упору. Щоб скло не впало від тряски, підіпріть його нижній торець зсередини дверей дерев'яним бруском або міцною гілкою відповідної довжини.

Як закрити вікно, якщо не працює склопідйомник

Коли немає інструментів і можливості розібрати двері в дорозі, вирішити проблему, як закрити вікно, якщо не працює склопідйомник, допоможуть три тимчасові рішення:

• Підтягніть скло руками максимально вгору (можна підчепити пластиковою карткою). Щоб воно не впало, вставте між склом та внутрішнім гумовим ущільнювачем кілька тонких трісок, складених шматків картону або пластикових клинів.
• Підніміть скло руками та примотайте його смугами скотчу до верхньої рамки дверей із переходом на кузов. Порада: використовуйте малярський скотч – звичайний канцелярський чи армований залишить сильний клей, який важко відмити.
• У випадку, коли скло впало всередину дверної карти і не дістається, затягніть віконний проріз щільним пакетом, зафіксувавши його скотчем по периметру дверей. Щоб плівку не порвало вітром, знизьте швидкість руху до 50-60 км/год.

Ремонт склопідйомника своїми руками

Багато процедур із відновлення вузла можна виконати самостійно, зекономивши на автоелектрикові.

• Заміна запобіжника – найпростіша процедура. Головне – перед цим усунути причину перевантаження.
• Чистка контактів кнопки. Демонтуйте й розберіть блок кнопок. Зачистіть мідні контакти від нагару дрібнозернистим наждачним папером (Р 1000/Р 1500) або канцелярською гумкою, після чого обробіть спреєм Contact Cleaner.
• Змащення механізму. Видаліть старе брудне мастило з рейок і шестерень. Нанесіть нове силіконове або літієве мастило – це зменшить тертя й полегшить роботу моторчика.
• Заміна щіток приводу. Якщо зносилися графітові елементи, розберіть двигун, підберіть схожі за розміром щітки, підточіть їх напилком під потрібні габарити та припаяйте на місце.

Коли потрібно їхати на СТО

Через складну архітектуру сучасних авто в деяких випадках без допомоги фахівців СТО та профільного обладнання не обійтися.  У багатьох автомобілях команди передаються у вигляді цифрового коду. Діагностувати такий сигнал без комп'ютерного сканера чи осцилографа неможливо. Після відключення акумулятора вікна можуть втратити налаштування кінцевих положень. Для відновлення потрібна адаптація, навчання або перепрошивка модуля BCM. Якщо джгут дротів оплавився глибоко під торпедою, самостійний пошук без детальних електросхем конкретної моделі авто є неефективним і небезпечним.
Щоб вам було простіше орієнтуватися у несправностях під час експлуатації, ми зібрали класичні прояви проблеми в одну зручну таблицю.

Симптом несправності	Ймовірна причина дефекту	Спосіб первинної перевірки
При натисканні кнопки на одних дверях скло взагалі не рухається і немає жодних звуків	Обрив або контакт у ланцюзі, згоріла сама локальна кнопка або переламався дріт у гофрі	Спробуйте продублювати команду з головного водійського пульта керування
Чути гудіння та клацання в дверях, але скло не рухається з місця	Поломка шестерень редуктора, обрив або заклинювання троса на барабані, сильний перекіс скла	Візуальний огляд механізму трапеції після демонтажу карти дверей
Скло рухається дуже повільно, важко, іноді зупиняється посеред шляху	Великий знос деталей, сильне забруднення або відсутність мастила в напрямних рейках та ущільнювачах	Очищення пазів від бруду, обробка силіконовим спреєм для зменшення тертя
Не працюють склопідйомники на всіх дверях одночасно	Вихід з ладу центрального блоку управління (BCM), згоріло загальне реле живлення або головний запобіжник	Перевірка силового запобіжника у монтажному блоці за допомогою тестера

Скільки коштує ремонт склопідйомника

Вартість ремонту залежить від класу авто, типу поломки та вибору запчастин (оригінал, аналог чи б/в). Дрібний ремонт (заміна запобіжника, чистка контактів, пайка кнопок) орієнтовно вартує 200-500 грн на сервісі (або безкоштовно власноруч). Ремонт проводки в гофрі дверей (пайка, термоусадка, відновлення джгута) – 600-1200 грн. Заміна механізму без двигуна (трапеція, троси) – 800-2500 грн за деталь + 500-1000 грн за роботу. Заміна вузла в зборі (моторчик, редуктор, механізм): для бюджетних авто – 1500-3000 грн; для бізнес-класу і кросоверів (оригінал) – від 6000-12000 грн і вище.

Як продовжити ресурс склопідйомника

Щоб продовжити ресурс склопідйомників, дотримуйтеся чотирьох правил:

• Коли скло повністю піднялося або опустилося, негайно відпустіть клавішу. Утримання кнопки перевантажує привод, руйнує шестерні редуктора та зношує щітки.
• Пил, пісок і сіль у пазах створюють опір руху та дряпають скло. Вимивайте бруд під час миття авто, а після висихання обробляйте пази сухою силіконовою змазкою.
• Раз на 2-3 роки змащуйте металеві полози трапеції і ролики всередині дверей.
• Взимку лід надійно блокує скло. Спроба відкрити його силою призведе до обриву троса або згоряння обмотки мотора. Спочатку повністю прогрійте салон автомобіля.

Висновок

Несправність склопідйомника – прикра, але цілком вирішувана проблема. Найчастіше вона викликана зносом деталей, згорілим запобіжником або окисленням контактів. Прості поломки можна усунути самостійно за допомогою викрутки, мультиметра й очисника контактів. Проте, якщо причина в збої CAN-шини чи центрального блока управління – довірте роботу професіоналам.

Головне – не ігноруйте перші симптоми. Своєчасна діагностика та профілактика вбережуть від раптового заклинювання вікна. Вдалої дороги, і нехай автоматика вашого авто працює бездоганно!
