Распеновка камеры заднего вида: подробная схема подключения без ошибок

Вас может заинтересовать

Все о сервисе гибридов: что важно знать каждому водителю ТОП коммерческой техники: 8 проверенных автомобилей, работающих на бизнес ТОП 5 кроссоверов, сочетающих стиль, мощность и практичность

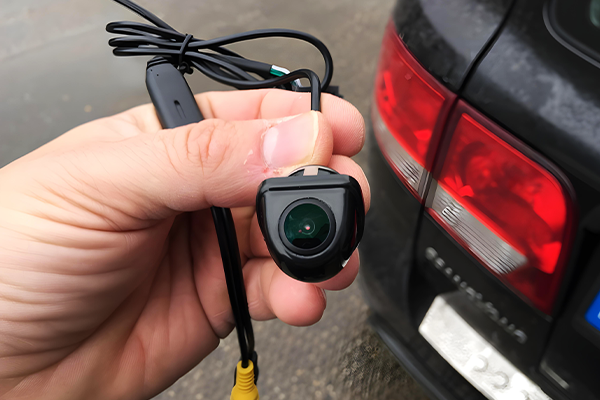

Безопасность маневрирования — приоритет для каждого современного водителя. Камера заднего вида уже давно стала базовым ассистентом, который помогает избежать неприятных ситуаций на парковках. Однако надежность её работы на 90% зависит от корректного монтажа. В этом материале разберём, как выглядит профессиональная схема подключения камеры заднего вида и как избежать ошибок, которые могут привести к выходу оборудования из строя.

Распиновка: основа стабильного сигнала

Распиновка — это чёткая последовательность подключения проводов в разъёмах. Поскольку рынок предлагает множество вариантов устройств, важно понимать разницу между ними:

• 3-pin — классическая схема для бюджетных моделей (питание, заземление и видеосигнал).
• 4-pin — более совершенный вариант, где для видеосигнала выделена отдельная масса, что значительно улучшает качество изображения.
• 5 и 6-pin — используются в камерах премиального сегмента с активной динамической разметкой или дополнительной подсветкой.

Чтобы правильно подключить камеру заднего вида, всегда начинайте с изучения технической документации к конкретной модели. Даже визуально похожие разъёмы могут иметь разную конфигурацию проводов.

Типичные ошибки при подключении камеры

Многолетняя практика специалистов VIDI позволила выделить основные технические просчёты, с которыми сталкиваются владельцы авто при самостоятельном монтаже.

• Перепутанные «плюс» и «масса» — критическая ошибка, которая часто приводит к выгоранию матрицы камеры. Красный провод (+) и чёрный (-) — стандарт, но мы настоятельно рекомендуем проверять полярность мультиметром перед финальным соединением.
• Подключение питания не к фонарю заднего хода. Для корректной автоматической активации изображения камера должна получать питание именно от цепи фонаря заднего хода. Подключение к постоянному источнику питания (например, к габаритам) приводит к перегреву устройства и быстрому износу сенсора.
• Плохое заземление. Недостаточный контакт с кузовом автомобиля является главной причиной «шумов» и мерцания изображения. Заземление должно быть надёжным — на чистой металлической поверхности без следов коррозии.
• Повреждение видеокабеля при прокладке. Видеокабель — достаточно хрупкий элемент. При прокладке через салон и технологические отверстия важно избегать перегибов и пережатия панелями интерьера.
• Игнорирование экрана видеосигнала. Для получения чистой картинки без помех от работы двигателя или мультимедиа необходимо обязательно подключать экранирующую оплётку видеокабеля к массе.

Почему нет изображения после подключения?

Если после монтажа монитор не отображает картинку, воспользуйтесь нашим чек-листом для диагностики:

• Проверьте активацию «триггерного» провода на магнитоле (обычно он обозначен как Reverse или Back). Именно он инициирует переключение экрана на видеовход.
• Убедитесь, что настройки головного устройства соответствуют техническим характеристикам камеры. Современные системы обычно имеют функцию автоопределения, но иногда стандарт нужно установить вручную.
• Некоторые штатные системы требуют установки специального CAN-адаптера для преобразования сигнала.
• Используйте только качественные коммуникации. Плохой контакт в разъёмах — одна из самых распространённых причин потери сигнала.

Совет VIDI: Если вы хотите быть уверены в безупречном результате, помните, что как подключить камеру заднего вида быстро и с гарантией знают наши сервисные инженеры. Профессиональная установка обеспечит не только комфорт при парковке, но и сохранит официальную гарантию на электрооборудование вашего автомобиля.

Успехов на дорогах и удачных апгрейдов!
