Подвесной подшипник карданного вала: признаки неисправности и замена

Карданный вал передает крутящий момент от коробки передач к редуктору. Из-за большой длины и массы его нельзя оставлять без опоры – эту функцию выполняет подвесной подшипник. Пока деталь исправна, автомобиль движется плавно. Однако при износе появляется характерный гул кардана на скорости, ощутимая вибрация карданного вала и удары при трогании. Игнорирование этих симптомов превращает небольшую проблему в капитальный ремонт всей трансмиссии, поэтому своевременная замена подвесного подшипника – залог вашей безопасности и спокойствия.

Что такое подвесной подшипник

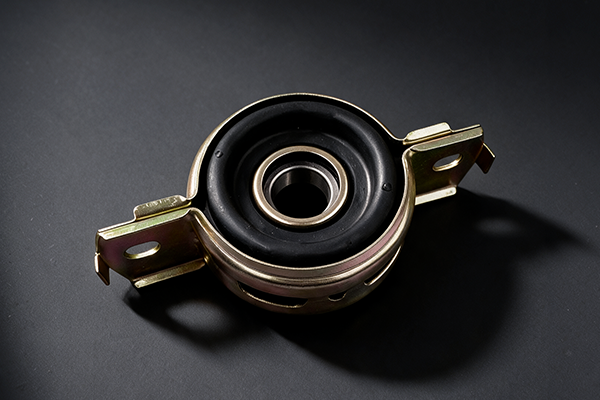

Подвесной подшипник карданного вала – это промежуточная опора, которая разделяет длинный карданный вал на более короткие секции, защищая его от прогиба и обеспечивая стабильную работу всей трансмиссии. Он крепится непосредственно к кузову или раме и выполняет несколько важных функций:

• удерживает карданный вал в правильном пространственном положении, не позволяя ему провисать;
• позволяет валу свободно и плавно вращаться вокруг своей оси на высоких оборотах;
• за счет специальной резиновой оболочки (подушки) гасит колебания, которые неизбежно возникают во время работы трансмиссии, защищая кузов от вибраций.

Как работает подвесной подшипник кардана

Конструкция узла состоит из внутреннего кольца, которое вращается вместе с валом, и наружного, зафиксированного в резиновом демпфере опоры, а шарики или ролики между ними защищены герметичным пыльником со смазкой. Принцип работы заключается в минимизации трения и правильном распределении серьезных физических нагрузок, действующих на кардан во время движения:

F = m × a

где F – сила, m – масса вала, a – его ускорение (как линейное, так и центростремительное при вращении). Поскольку кардан имеет значительную массу, во время разгона и изменения скорости возникают большие центробежные силы, которые пытаются «раскачать» и изогнуть вал. Подвесной подшипник кардана компенсирует эти нагрузки, удерживая ось по центру. Когда шарики или беговые дорожки изнашиваются, трение резко возрастает, появляется люфт, из-за чего центробежная сила начинает буквально распространять вибрацию по всему кузову.

Признаки неисправного подвесного подшипника

Обычно неисправность проявляется следующим образом:

• сначала появляется едва заметный вой или шорох, напоминающий изношенный ступичный подшипник. Чем выше скорость, тем сильнее становится этот звук;
• появляется дрожь кузова в определенном диапазоне скоростей, которая может ощущаться через сиденье, пол или рычаг КПП;
• при трогании с места или переключении передач снизу слышен глухой удар. Это признак того, что резиновая часть опоры уже повреждена.

Почему выходит из строя подвесной подшипник

Подвесной подшипник карданного вала принимает на себя значительные нагрузки. Среди основных причин поломки:

• Естественный износ: со временем заводская смазка теряет свойства, и металл начинает работать практически «всухую».
• Вода, грязь и реагенты: подшипник находится под днищем, куда постоянно попадают песок и влага. Они разрушают уплотнения и вызывают коррозию внутри.
• Плохие дороги и перегрузки: постоянные удары от ям и езда с прицепом создают чрезмерную ударную нагрузку.
• Повреждение резиновой опоры: из-за старения, перепадов температур или попадания масла резина трескается и теряет эластичность.

Чем опасна езда с изношенным подвесным подшипником

Некоторые водители месяцами игнорируют гул кардана – это серьезная ошибка. Постоянная вибрация карданного вала действует как отбойный молоток на всю трансмиссию. Хронические колебания быстро разбивают крестовины кардана, сальники и выходные подшипники коробки передач или заднего редуктора. В худшем случае подшипник может полностью заклинить на скорости, что приведет к обрыву карданного вала. Последствия такой аварии под днищем во время движения – масштабный ремонт и реальная угроза безопасности.

Как проверить подвесной подшипник

Провести первичную диагностику можно самостоятельно, загнав автомобиль на яму или подъемник:

1. осмотрите резиновую обойму на наличие трещин, разрывов или отслоений. Проверьте, нет ли следов вытекания смазки из самого подшипника;
2. возьмитесь рукой за карданный вал возле опоры и с усилием покачайте его в разные стороны. Исправный узел не должен иметь ощутимого люфта или издавать металлический стук;
3. проверните кардан вручную. Вращение должно быть абсолютно плавным, без заеданий, хруста или шороха.

Когда нужна замена подвесного подшипника

Этот узел является неремонтопригодным и при износе подлежит замене. Если появился люфт или гул, поможет только замена подвесного подшипника на новый. Затягивать с этим не стоит: сама деталь стоит относительно недорого, тогда как ремонт поврежденной коробки передач или редуктора обойдется в десятки раз дороже. Новый подшипник подбирают строго по VIN-коду автомобиля, поскольку его размеры и крепления могут отличаться даже в пределах одной модели разных годов выпуска.

Сколько служит подвесной подшипник карданного вала

В среднем качественная оригинальная деталь способна прослужить от 100 до 150 тыс. км пробега. Однако этот ресурс весьма условный. Если вы часто ездите по бездорожью, глубоким лужам или любите резкие старты с места, срок службы узла может сократиться до 40-50 тыс. км.

Как продлить ресурс подвесного подшипника

1. Избегайте регулярных перегрузок автомобиля.
2. Старайтесь аккуратно проезжать глубокие лужи и грязь, а зимой периодически смывайте реагенты с днища.
3. Во время каждого планового ТО или диагностики ходовой части просите мастера проверить состояние кардана и его опор.

Типичные ошибки водителей

Главные ошибки водителей – езда «до последнего» и покупка дешевых аналогов вместо надежных оригинальных запчастей. Также опасно менять узел самостоятельно без нанесения меток на кардан: неправильная сборка нарушает балансировку вала, из-за чего сильная вибрация быстро разрушает даже новую деталь.

Подвесной подшипник – незаменимый элемент, который гасит разрушительные колебания и обеспечивает комфорт во время езды. Не игнорируйте шумы под полом и своевременно посещайте СТО VIDI для диагностики ходовой части. Выбирайте качественные комплектующие от проверенных брендов: это убережет трансмиссию от серьезных поломок, а ваш бюджет – от значительных расходов.
